云南高中、初中、小学标准化实验室的建设,实现实验室建设现代化、教学仪器配备标准化、实验室管理信息化、实验教学开展制度化,全面提高中小学实验室”建、配、管、用”的整体水平。

云南中小学智慧实验室建设方案、实验室设备配置清单 天成科技 吴经理:13629442021 QQ:464476440

一、物理实验室标准配置明细表(座别:50座)

1、物理实验室标准设备配置表

物理实验室配置明细表(座别:50座)
序号名称类别/型号参数数量单位
一、教师控制演示区
1实验桌
(教师演示台)
WCY-JSZ/QG-01型规格:≥2400mm(L)×700mm(W)×900mm(H);
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。
柜体:框架及柜体均为全钢结构,通体钢板采用≥1.0mm国标一级冷轧钢板,经CNC机压成形、焊接制作,表面经环氧树脂粉体涂装处理(涂装厚度≥75μm)。耐腐蚀,易清洗、耐磨、耐刻刮。桌体内部可隐藏设计强弱电、给排水、气体管路。
门板:柜门为双包结构,内附防噪填充。柜门内侧装有起缓冲作用防撞贴。
抽屉 :四面抽墙一体成型式设计并与抽头锁合,抽头为双层结构,内具隔音材质,采用静音三节承重滑轨,不锈钢拉手设计。
活动层板:层板支撑扣采用厚度≥1.0mm的304#不锈钢制作,承重大于50kg,柜体内有层板上下调节孔,层板厚度≥20mm。
装饰封板:可拆装式设计。
所有钣金的表面接缝均为满焊,焊接表面平整、平滑,柜体底部配备≥30mm高高强度钢制尼龙可调整脚。
1
2教师椅WCY-JSY-002型1.优质PU皮面,海绵坐垫;
2.黑色PP加玻纤内外塑框;
3.一体成型PP固定扶手;
4.中靠背46-49cm,人体工程学设计;
5.1.2mm厚汽杆;
6.300#PP加纤五星塑脚;
7.φ50mm黑边尼龙万向轮。
1
3教师主控电源WCY-DY-155-1型采用4.3寸全触摸液晶显示(偏差±5%),智能一体化界面,线路采用高速贴片机焊接,可人性化设置开机方式和定时关机时间,教师与学生数据传输可采用有线或无线通信,电源参数如下:
1.教师交流:可通过触摸显示屏操作0-30V交流电压,选取方式采用数控快捷方式,不得采用累计或步进式,电压分辨率为1V,具备过载自动保护及报警装置。
2.教师直流:可通过触摸显示屏操作0-30V直流电压,选取方式采用数控快捷方式,不得采用累计或步进式,电压分辨率为0.1V,具备过载自动保护及报警装置。
3.学生交流:教师电源可分组控制学生交流电源,控制范围为0-30V,分辨率为1V。
4.学生直流:教师电源可分组控制学生直流电源,控制范围为0-30V,分辨率为0.1V。
5.锁定功能:为防止学生预设的电源与实验电源不一致时,教师端可通过远程锁定学生电源输出,此时取消学生对电源的控制权而统一实验电源,避免预设电源值不符而对实验设备的损坏。
6.直流高压:输出240V-300V的高压,输出电流为100mA,具备过载保护功能。
7.直流大电流:输出直流9V/40A大电流,由微处理器精确控制8秒自动关断,可达到延时零误差。
8.教师自用两路220V多功能插座输出。
9.外部扩展:电源预留多媒体、供水、风机,电脑,功放,投影等接口。
1
二、学生实验学习区
1实验桌
(学生)
实验桌
(WCY-DYZ-01型)
规格:≥1200mm(L)×600mm(W)×780mm(H)
台面:采用≥8mm厚双面实心理化板,台面通过模具前端热压弯曲一体成型,表面耐干热性能、抗冲击性、表面耐磨、表面耐湿热、表面耐龟裂各项性能均满足硬性指标。实验台前端热弯加工呈R40半圆弧形,经精密加工、打磨,人性化设计,美观实用。后端无拼接缝一体成型阻水边,圆润下滑,台前设计波状止水边,曲面造型时尚。
桌体结构:工字型钢架结构
桌体:优质铝型材一次压铸成型,整体框架结构,增强桌体承重性及整体稳定性,材料表面经高压静电喷涂环氧树脂防护层,耐酸碱,耐腐蚀处理。
前横梁:采用≥62mm×1080mm(长宽)优质铝型材拉伸成型,前端能与学生接触到的面积呈弧形设计,材料表面经过防腐氧化处理和纯环氧树脂塑粉高温固化处理,具有较强的耐蚀性及承重性。
横梁支撑件:采用≥80mm×1080mm(长宽)的优质铝型材拉伸成“8”字型,材料表面经过防腐氧化处理和纯环氧树脂塑粉高温固化处理,具有较强的耐蚀性及承重性。
后挡板:采用≥30mm×10mm的优质铝型材拉伸成型,高出台面≥30mm,挡板中间有凹槽,镶嵌弹性橡胶条。后挡板可防止台面物体向后滑落并保护易碎物体不易被碰碎,表面经过防腐氧化处理和纯环氧树脂塑粉高温固化处理,具有较强的耐蚀性及承重性。
桌腿立柱:采用≥70mm×52mm×2.2mm的优质铝材,材料表面经过防腐氧化处理和纯环氧树脂塑粉高温固化处理,具有较强的耐蚀性。
支撑脚:采用铝材压铸一次性成型,两侧弧形圆角,弧度和立柱的弧度吻合,材料表面经过防腐氧化处理和纯环氧树脂塑粉高温固化处理,具有较强的耐蚀性及承重性。
抽屉:规格≥200mm(L)×330mm(W)×110mm(H),位于两书包斗中间,可放置学生电源,隐蔽性及安全性能高。
25
书包斗
(WCY-SBD-02型)
规格:内部规格≥388mm×290mm×132mm,采用ABS工程塑料一次注塑成型,主体具有多组加强筋,前端预留学生凳挂靠口,两侧具有侧窗。书包斗前端上翘,防止里面物品滑落。书包斗固定挂架采用≥1170mm×20mm×10mm矩形钢构件,钢构件表面经酸洗、磷化、喷塑处理,框架横梁与桌脚之间均采用PC+ABS工程塑料合金连插件连接。50
电源功能柱
(WCY-DYGNZ-01型)
规格:≥290mm(L)×165mm(W)×760mm(H),采用≥3mm ABS工程塑料一次注塑成型,主体有多组加强筋,拆装方便,便于检修。25
2学生凳WCY-XSD-01型1.规格:≥φ300mm×440mm。
2.凳面:采用ABS环保材质一体射出成型,防摔耐磨。人体工程学设计,中间有内弧成型,深度≥8mm。
3.升降式螺杆:直径≥20mm螺纹碳钢,配合高强度钢制托盘于凳面底部固定,钢板厚度≥2mm。
可调节凳子高度,升降≥50mm。
4.钢脚架:由壁厚≥1.5mm椭圆形钢管及壁厚≥2mm圆钢管焊接组成,表面经高温烤漆处理。
5.脚垫:优质塑胶材质,采用PP加纤维制实心倒勾式一体射出成型,防水防滑。
50
3学生电源WCY-DY-186型电源外壳采用模具一次成型,一体化PVC按键设计,安装于抽屉之内,自带两块数字表分别显示输出电压与电流,电源采用数控式操作,替代传统的旋钮调节,可精确定位输出电压。
1.交流输出:可由学生或教师操作输出0-30V交流电源,分辨率为1V,带有交流电流显示,过载声光报警保护。
2.直流输出:可由学生或教师操作输出0-30V直流电源,分辨率为0.1V,带有直流电流显示,过载声光报警保护。
3.数字表分别显示交流电压,直流电压,交流电流,直流电流。
4.锁定:当电源被教师锁定时,本电源内部锁定,禁止学生操作本电源,只能由教师操作控制本电源所有电压,以防学生误操作的电压与教师要求的实验电压不符而对实验设备造成损坏。
5.两路220V多功能插座输出,与低压单独控制,高压关闭时低压仍可使用。
25
三、安装附件部份
1电源布线耗材地面耗材每桌取电连接线1.5mm²软铜质电线对接至主线2.5mm²1
地下耗材电源主线采用2.5mm²国标ZR—RV铜软线铺设;选用Ф20或Ф25PVC阻燃线管,每桌取电连接线采用合理规格线管。 1
云南中小学、高中物理实验室建设标准化设备配置清单,昆明学校实验室建设整体解决方案

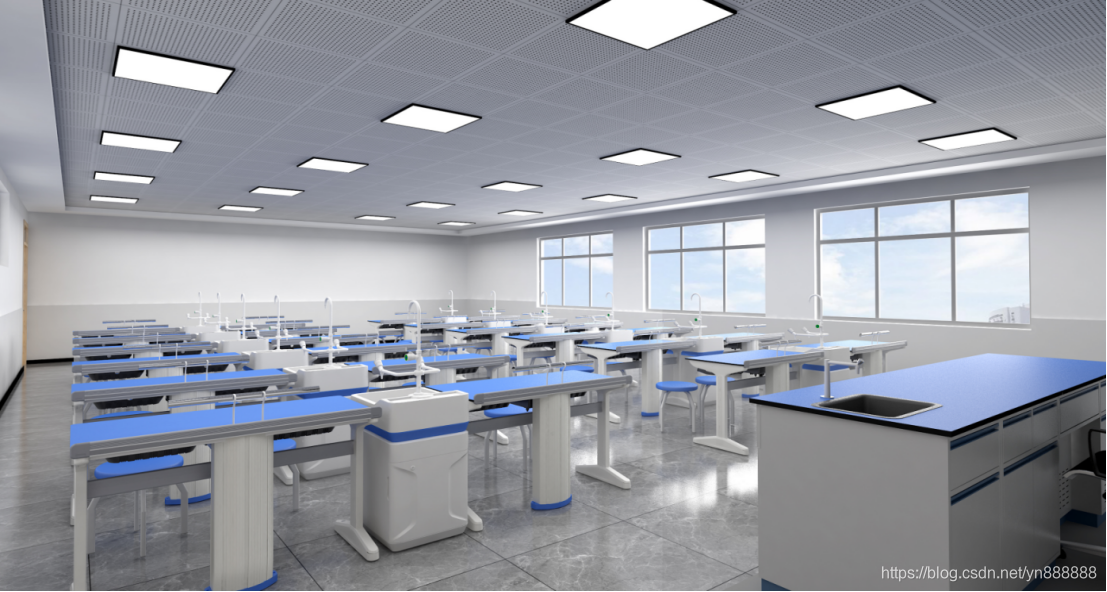

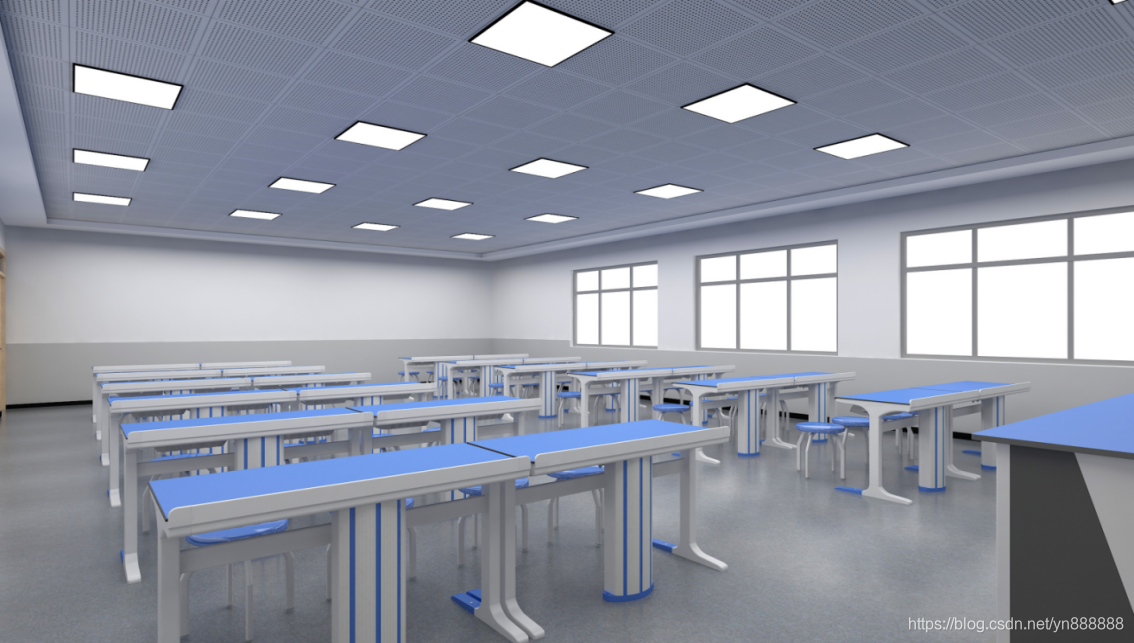

参考效果图  云南中小学智慧实验室建设方案、实验室设备配置清单 天成科技 吴经理:13629442021 QQ:464476440

 2、物理实验室准备室设备配置表

物理准备室
序号名称类别/型号品牌参数数量单位
一、准备室设备
1实验桌
(准备台)
WCY-ZBT/ABS-8A型规格:≥2400mm(L)×1200mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。
桌体结构:塑钢结构。
台面颜色:多种颜色自由选择。
工艺:桌体采用精选密度为1.05 g/cm³Acrylonitrile Butadiene Styrene 注塑工艺,新型环保ABS塑料一体化成型,耐化学腐蚀、耐热,表面硬度、高弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。
桌体采用流线型设计,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。
桌体规格:由4组规格为≥1130mm(L)×555mm(W)×745mm(H)的桌体组成,主体承重结构由桌体两组两侧规格为≥370mm×740mm的铁侧板与8根规格为≥20mm×50mm×1150mm的铝合金型材支撑梁连接而成,新式承重设计减轻桌体整体重量的同时最大限度的保证桌体的最大承重性。桌身中部承重由8片≥480mm×745mm背板,背板设置加强筋结构,通过优质五金件与铝合金支撑梁连接。桌身前部前立板采用R型设计,满足腿部延伸空间,符合人体工程学标准。桌身前立板上部与抽屉架连接,设有规格≥230mm×38mm×120mm 8个书包斗,书包斗设有翻盖式盖板,具有隐蔽性及防掉落功能。书包斗中间为抽屉斗,电源可设立其中,具有隐蔽性、安全性、美观性。前立板下部设有规格≥310mm×470mm×3mm L型仓门,内部有较大的存储空间,防潮湿性能优越。面板中部具有管线检修口,方便管线的日常维修。
可调脚:采用ABS与合金材质组成,高≥30mm,减震防滑,可延长设备的使用期限。
1
2仪器柜WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
6
二、老师办公区
1实验桌
(工作桌)
WCY-DYZ-02型整桌规格:≥1200mm(L)×600mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,双向弧形倒角。
桌体结构:塑铝结构。
桌体内部通过铝合金矩形管材立柱连接桌体顶部和底部承重框架,立柱规格≥725mm×65mm×30mm,桌体左右横梁及支撑脚采用优质铝材压铸成型, 镶嵌式安装方式及工字形结构框架使桌体具有强承重性及高稳定性。
主横梁采用优质铝型材拉伸成“8”字型,规格≥1110mm×80mm,表面经过防腐氧化处理,具有较强的耐蚀性及承重性。
前挡条采用优质铝型材拉伸成型,规格≥1080mm×60mm,表面经过防腐氧化处理高出台面≥35mm,可防止台面物品向后滑落并保护易碎物品不易被碰碎。
桌体型材框架表面包覆有ABS环保材料外壳。耐化学腐蚀、防潮、防水,表面硬度、弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。外表为流线形工业设计,支撑受力点合理布局,承重性及稳定性能优越,所有接触人体的边棱均无锐利的棱角、毛刺。
桌体底部脚垫高度可调、耐磨、防潮。
抽屉:内部规格≥330mm×160mm×105mm,位于两书包斗中间,可放置学生电源,隐蔽性及安全性能较高。
1
2教师椅WCY-JSY-002型1.优质PU皮面,海绵坐垫;
2.黑色PP加玻纤内外塑框;
3.一体成型PP固定扶手;
4.中靠背46-49cm,人体工程学设计;
5.1.2mm厚汽杆;
6.300#PP加纤五星塑脚;
7.φ50mm黑边尼龙万向轮。
1
3吊柜WCY-DG/ABS-03型规格:≥420mm(L)×460mm(W)×620mm(H)
注塑工艺,一次性成型设计,材质为改性PP/ABS材料
2
4文件柜WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
1
云南中小学、高中物理实验室建设标准化设备配置清单,昆明学校实验室建设整体解决方案

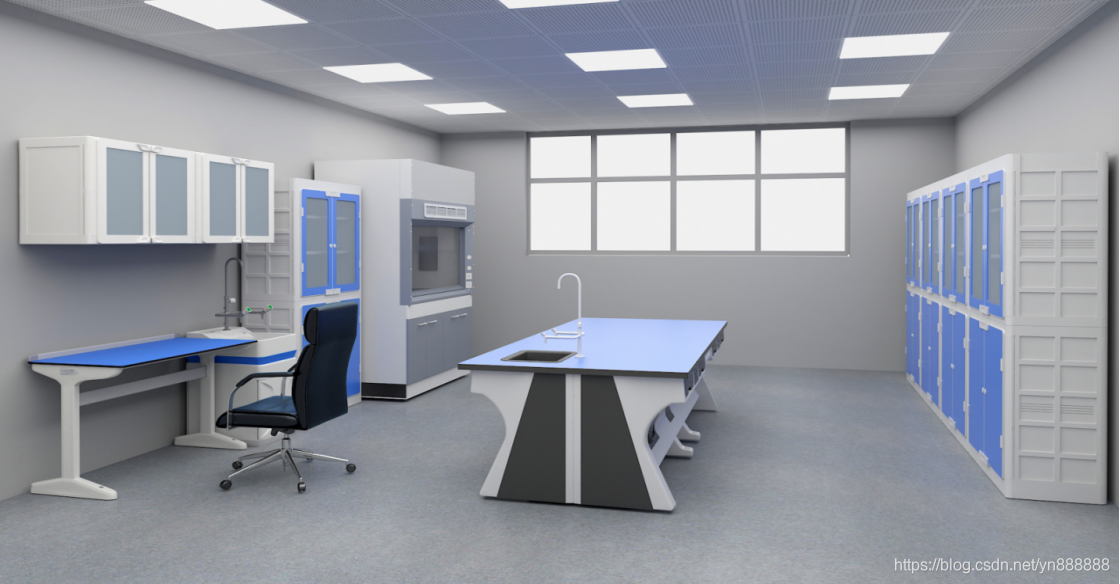

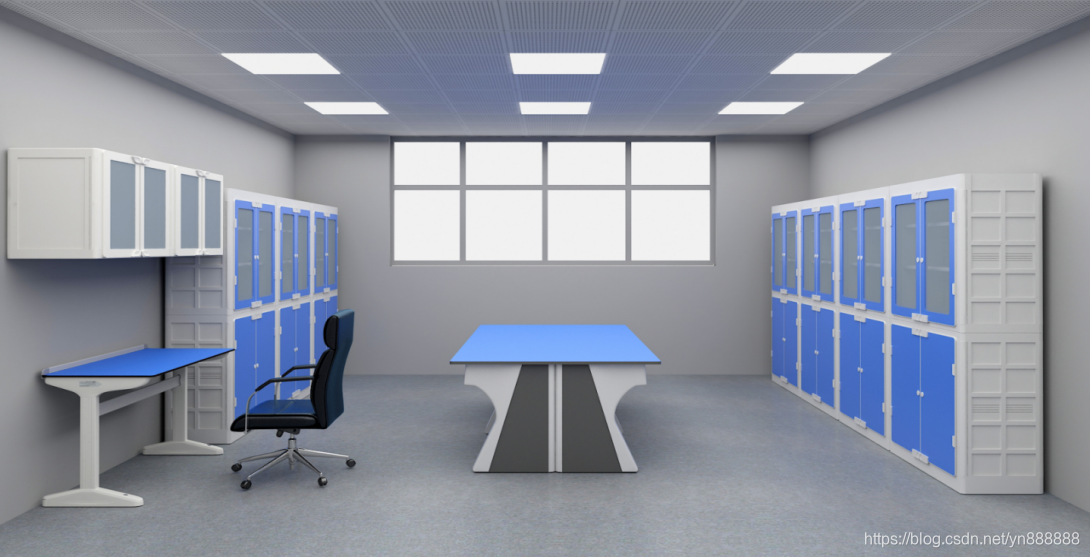

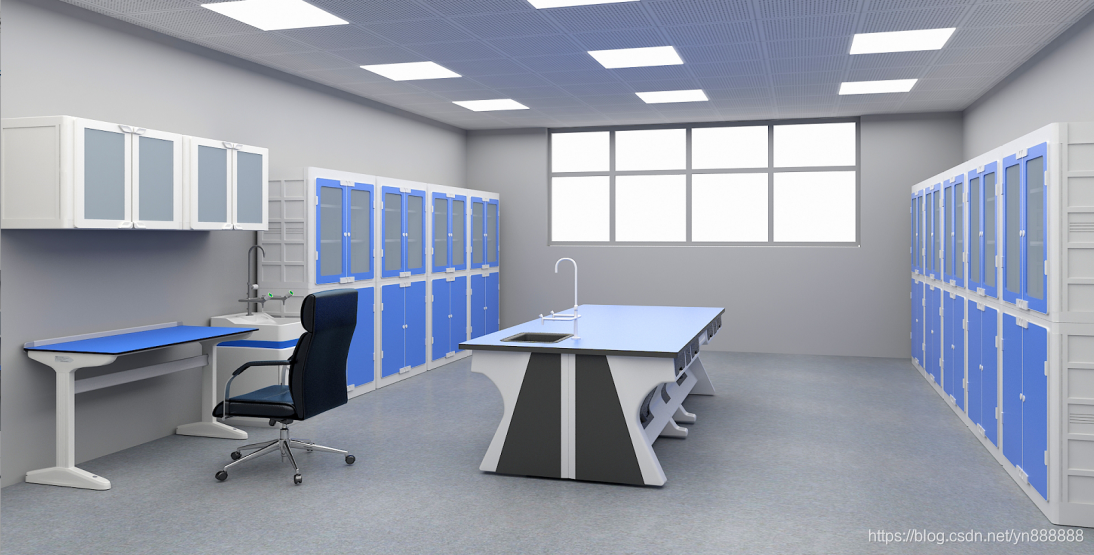

参考效果图  云南中小学智慧实验室建设方案、实验室设备配置清单 天成科技 吴经理:13629442021 QQ:464476440

 二、化学万向通风实验室配置明细表(座别:50座)

1、化学万向通风实验室配置明细表

化学万向通风实验室配置明细表(座别:50座)
序号名称类别/型号参数数量单位
一、教师控制演示区
1实验桌
(教师演示台)
WCY-JSZ/QG-02型规格:≥2800mm(L)×700mm(W)×900mm(H);
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。
柜体:框架及柜体均为全钢结构,通体钢板采用≥1.0mm国标一级冷轧钢板,经CNC机压成形、焊接制作,表面经环氧树脂粉体涂装处理(涂装厚度≥75μm)。耐腐蚀,易清洗、耐磨、耐刻刮。桌体内部可隐藏设计强弱电、给排水、气体管路。
门板:柜门为双包结构,内附防噪填充。柜门内侧装有起缓冲作用防撞贴。
抽屉 :四面抽墙一体成型式设计并与抽头锁合,抽头为双层结构,内具隔音材质,采用静音三节承重滑轨,不锈钢拉手设计。
活动层板:层板支撑扣采用厚度≥1.0mm的304#不锈钢制作,承重大于50kg,柜体内有层板上下调节孔,层板厚度≥20mm。
装饰封板:可拆装式设计。
所有钣金的表面接缝均为满焊,焊接表面平整、平滑,柜体底部配备≥30mm高高强度钢制尼龙可调整脚。
1
2教师椅WCY-JSY-002型1.优质PU皮面,海绵坐垫;
2.黑色PP加玻纤内外塑框;
3.一体成型PP固定扶手;
4.中靠背46-49cm,人体工程学设计;
5.1.2mm厚汽杆;
6.300#PP加纤五星塑脚;
7.φ50mm黑边尼龙万向轮。
1
3教师主控电源WCY-DY-155-3型采用4.3寸全触摸液晶显示(偏差±5%),智能一体化界面,线路采用高速贴片机焊接,可人性化设置开机验证方式和定时关机时间,教师与学生数据传输可采用有线或无线通信,电源参数如下:
1.教师交流:可通过触摸显示屏操作0-30V交流电压,选取方式采用数控快捷方式,不得采用累计或步进式,电压分辨率为1V,具备过载自动保护及报警装置。
2.教师直流:可通过触摸显示屏操作0-30V直流电压,选取方式采用数控快捷方式,不得采用累计或步进式,电压分辨率为0.1V,具备过载自动保护及报警装置。
3.学生交流:教师电源可分组控制学生交流电源,控制范围为0-30V,分辨率为1V。
4.学生直流:教师电源可分组控制学生直流电源,控制范围为0-30V,分辨率为0.1V。
5.学生高压:教师电源可分组或独立控制学生的高压220V电源,此电源与学生低压区分隔离,当高压关闭时学生低压仍可使用。
6.锁定功能:为防止学生预设的电源与实验电源不一致时,教师端可锁定学生电源输出,取消学生对电源的控制权,由教师统一控制实验电源,避免预设电源值不符而对实验设备的损坏。
7.直流高压:输出240V-300V的高压,输出电流为100mA,具备过载保护功能.
8.直流大电流:输出直流9V/40A大电流,由微处理器精确控制8秒自动关断,可达到延时零误差。
9.教师自用两路220V多功能插座输出。
10.采用数字式变频器对实验室的排风设备的控制启动及风量调节。
1
二、学生实验学习区
1实验桌
(学生)
实验桌
(WCY-DYZ-02型)
整桌规格:≥1200mm(L)×600mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,双向弧形倒角。
桌体结构:塑铝结构。
桌体内部通过铝合金矩形管材立柱连接桌体顶部和底部承重框架,立柱规格≥725mm×65mm×30mm,桌体左右横梁及支撑脚采用优质铝材压铸成型, 镶嵌式安装方式及工字形结构框架使桌体具有强承重性及高稳定性。
主横梁采用优质铝型材拉伸成“8”字型,规格≥1110mm×80mm,表面经过防腐氧化处理,具有较强的耐蚀性及承重性。
前挡条采用优质铝型材拉伸成型,规格≥1080mm×60mm,表面经过防腐氧化处理高出台面≥35mm,可防止台面物品向后滑落并保护易碎物品不易被碰碎。
桌体型材框架表面包覆有ABS环保材料外壳。耐化学腐蚀、防潮、防水,表面硬度、弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。外表为流线形工业设计,支撑受力点合理布局,承重性及稳定性能优越,所有接触人体的边棱均无锐利的棱角、毛刺。
桌体底部脚垫高度可调、耐磨、防潮。
抽屉:内部规格≥330mm×160mm×105mm,位于两书包斗中间,可放置学生电源,隐蔽性及安全性能较高。
25
书包斗
(WCY-SBD-02型)
规格:内部规格≥388mm×290mm×132mm,采用ABS工程塑料一次注塑成型,主体具有多组加强筋,前端预留学生凳挂靠口,两侧具有侧窗。书包斗前端上翘,防止里面物品滑落。书包斗固定挂架采用≥1170mm×20mm×10mm矩形钢构件,钢构件表面经酸洗、磷化、喷塑处理,框架横梁与桌脚之间均采用PC+ABS工程塑料合金连插件连接。50
电源功能柱
(WCY-DYGNZ-01型)
规格:≥290mm(L)×165mm(W)×760mm(H),采用≥3mm ABS工程塑料一次注塑成型,主体有多组加强筋,拆装方便,便于检修。25
2学生凳WCY-XSD-01型1.规格:≥φ300mm×440mm。
2.凳面:采用ABS环保材质一体注射成型,防摔耐磨。人体工程学设计,中间有内弧成型,深度≥8mm。
3.升降式螺杆:直径≥20mm螺纹碳钢,配合高强度钢制托盘于凳面底部固定,钢板厚度≥2mm。
可调节凳子高度,升降≥50mm。
4.钢脚架:由壁厚≥1.5mm椭圆形钢管及壁厚≥2mm圆钢管焊接组成,表面经高温烤漆处理。
5.脚垫:优质塑胶材质,采用PP加纤维制实心倒勾式一体注射成型,防水防滑。
50
3学生电源WCY-DY-186型电源外壳采用模具一次成型,一体化PVC按键设计,安装于抽屉之内,自带两块数字表分别显示输出电压与电流,电源采用数控式操作,替代传统的旋钮调节,可精确定位输出电压。
1.交流输出:可由学生或教师操作输出0-30V交流电源,分辨率为1V,带有交流电流显示,过载声光报警保护。
2.直流输出:可由学生或教师操作输出0-30V直流电源,分辨率为0.1V,带有直流电流显示,过载声光报警保护。
3.数字表分别显示交流电压,直流电压,交流电流,直流电流。
4.锁定:当电源被教师锁定时,本电源内部锁定,禁止学生操作本电源,只能由教师操作控制本电源所有电压,以防学生误操作的电压与教师要求的实验电压不符而对实验设备造成损坏。
5.两路220V多功能插座输出,与低压单独控制,高压关闭时低压仍可使用。
25
三、给排水设备
1洗眼器WCY-XYQ-1型1. 台面安装方式,平时放置于台面,紧急使用时可随意抽起,使用方便。
2. 洗眼喷头:采用不助燃PC材质模铸一体成形制作,具有过滤泡棉及防尘功能,上面防尘盖平常可防尘,使用时可随时被水冲开,并降低突然打开时短暂的高水压,避免冲伤眼睛。
3. 控水阀采用黄铜制作,经镀镍处理,外观美观大方,阀门可自动关闭,密封可靠。
4. 供水软管:采用1500mm长不锈钢软管。
1
2化验水槽(配出水装置)WCY-HYSC-03型PPR材质,水槽内部规格:≥380mm(L)×270mm(W)×195mm(H),水封式,可防止废水回流和堵塞。
槽体上部配备出水装置:单联出水口,管体部份为黄铜合金制,陶瓷阀芯,表面经环氧树脂静电喷涂处理,耐酸碱腐蚀。出水口为铜质瓷芯尖嘴型,可拆卸清洗阻塞。
1
3独立水槽台(配出水装置)WCY-SCT-6型整体规格:≥450mm(L)×600mm(W)×820mm(H) ,整体选用ABS/改性PP材质而成。
化验水槽规格:≥390mm(L)×340mm(W)×255mm(H),由PP塑料一体化注塑成型。热性能、化学稳定性、电性能、耐侯性能良好。槽面设有溢水口,三联水嘴及台式洗眼器放置孔位。下水口滤网设计、水槽内侧倾斜面设计、四周边缘化设计、更加注重使用体验。
水槽箱体由ABS塑料注塑成型,前后门设计,方便检修清理。箱体底部可安装万向滑轮。
配备出水装置:一高二低出水口,不锈钢材质管体,全铜材质阀门接头。高亮度环氧树脂涂层,耐腐蚀、耐热,防紫外线辐射。陶瓷阀芯,人体工学设计高密度PP开关旋钮。
13
四、通风设备
1万向吸风罩WCY-WXXF-001型防腐抗锈铝合金喷涂,选用高密度PP材质关节和不易老化之高密度橡胶关节密封圈,易拆卸,重组及清洗,可360度旋转26
2离心风机定制1.风机:选用防腐蚀的6#UPVC工程塑料风机,电机功率为5.5kW,根据室内环境随意可调风量大小,风量达≥11000立方米/小时,使室内废气排放符合国家GB16297-1996中新污染物排放标准的规定值;
2.风机减振器:PVC胶垫;
3.防雨帽:化工工程塑料PVCφ700mm;
4.风机进出口消音器:室内噪音小于50dB。
1
3通风管道室内风管及配件
(定制)
1.主通风管规格:φ160mm/200mm,优质PVC成品管道;
2.支管道规格:φ110mm/160mm,优质PVC成品管道;
3.管道配件:管道三通、弯头、变径、直接;
(实际管径视现场情况可适当调整)
1
室外风管及配件
(定制)
1.主通风管规格:φ400mm,优质PVC成品管道;
2.管道配件:管道三通、弯头、变径、直接;
3.安装附件:固定铁卡。
1
4风机变频控制器CDI-E型体积小型化,易操作,内含直流制动及选配内置制动单元,停机位置精度高,独立键盘、键盘可外引并支持热拔插,外引最大距离可达50米,可选配带参数拷贝功能键盘,可扩展RS485通讯接口,实现标准MODBUS-RTU通讯协议,与各类上位机可完美连接,长寿命设计,风扇可按。AVR功能(自动电压调整)确保低输入电压条件下高输出转矩,多种保护功能,保证了电机安全可靠的工作,标准产品全部采用三防漆处理,独立的风道设计、风板隔离技术、保证变频器良好散热,极大的提高了产品环境适应力。
1.适配多种电机功率;
2.输出:AC 0-380V 13A;
3.控制方式:V/F控制、开环矢量控制(SVC);
4.过载能力:150%额定电流60s;180%额定电流3s;
5.控制电源+24V:最大输出电流300mA;
6.运行方式:键盘、端子、RS485通讯;
7.可实现紧急停机,转速跟踪,定长、定距离控制,可实现计数控制、摆频控制;
8.内置2个定时器,实现定时信号输出。既可单独使用,也可组合使用;
9.内置1个4路运算模块。可以实现简单的加减乘除、大小判断、积分运算;
10.可显示运行信息、错误信息。具备过流、过压、模块故障保护、欠压、过热、过载、外部故障保护、EEPROM故障保护、接地保护、缺相等变频器保护及报警功能;
11.能适应-10℃~40℃的使用环境温度和 -20℃~65℃储存温度,最大90%RH不结露的环境湿度。能适应高度1000m以下,振动5.9m/秒²(=0.6g)以下使用环境;
12.冷却方式采用强制风冷。
1
五、安装附件部分
1电源布线耗材地面耗材每桌取电连接线1.5mm²软铜质电线对接至主线2.5mm²1
地下耗材电源主线采用2.5mm²国标ZR—RV铜软线铺设;选用Ф20或Ф25PVC阻燃线管,每桌取电连接线采用合理规格线管。 1
2风机布线耗材4.0mm²风机专用线电源主线采用4mm²国标BV塑铜线铺设经教师电源控制台至风机。1
3给/排水全套装置管件(定制)PPR材质水管,上水管和进水管为Ф25;UPVC材质排水管为Ф501
配件(定制)开关阀门,外丝连接件、PVC胶水等。  1
云南中小学、高中化学实验室建设标准化设备配置清单,昆明学校实验室建设整体解决方案

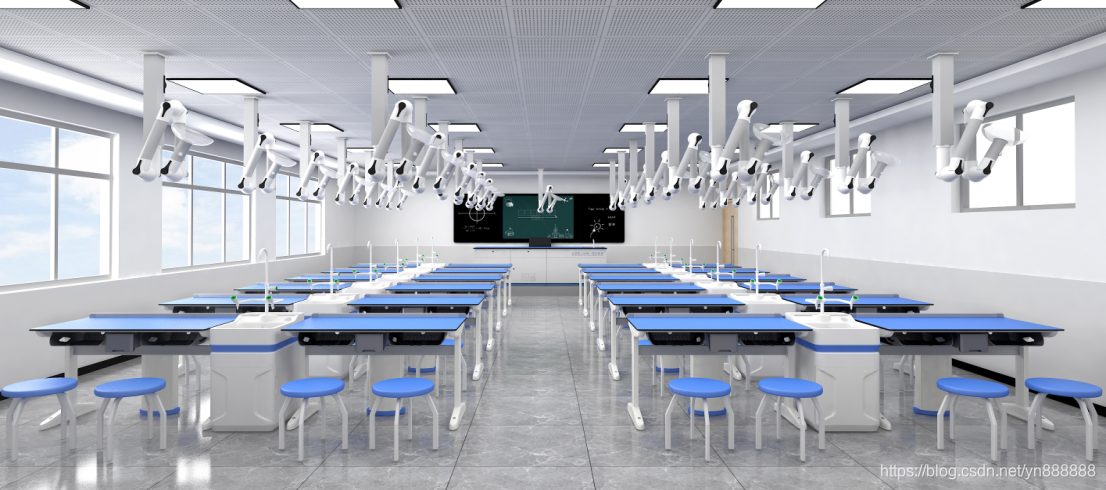

智慧化学实验室标准正面参考效果图

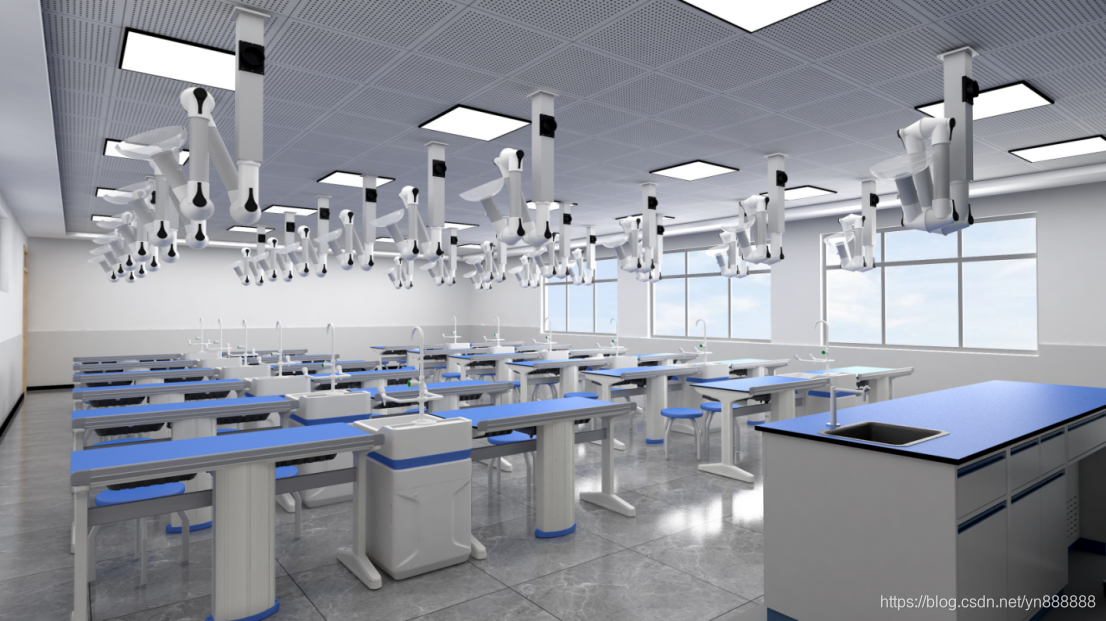

智慧化学实验室标准背面参考效果图

2、化学实验室准备室设备配置表

化学准备室标准配置表
序号名称类别/型号参数数量单位
一、准备室设备
1实验桌
(准备台)
WCY-ZBT/ABS-8B型规格:≥2800mm(L)×1200mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。
台面颜色:多种颜色自由选择。
桌体结构:塑钢结构。
工艺:桌体采用精选密度为1.05 g/cm³Acrylonitrile Butadiene Styrene 注塑工艺,新型环保ABS塑料一体化成型,耐化学腐蚀、耐热,表面硬度、高弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。
桌体采用流线型设计,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。
桌体规格:由2组规格为≥2750mm(L)×555mm(W)×745mm(H)的桌体组成,主体承重结构由桌体两组两侧规格为≥370mm×740mm的铁侧板与8根规格为≥20mm×50mm×1150mm的铝合金型材支撑梁连接而成,新式承重设计减轻桌体整体重量的同时最大限度的保证桌体的最大承重性。桌身中部承重由8片≥480mm×745mm背板及2片≥580mm×740mm水槽台背板组成,背板设置加强筋结构,通过优质五金件与铝合金支撑梁连接。桌身前部前立板采用R型设计,满足腿部延伸空间,符合人体工程学标准。桌身中部为上下水输出区,可安装规格≥440mm×340mm×240mm水槽,由两片铁侧板与坐位区隔开,加强了桌体的整体承重能力。桌身前立板上部与抽屉架连接,设有规格≥380mm×200mm×110mm 8个书包斗,书包斗设有翻盖式盖板,具有隐蔽性及防掉落功能。书包斗中间为抽屉斗,电源可设立其中,具有隐蔽性、安全性、美观性。前立板下部设有规格≥310mm×470mm×3mm L型仓门,内部有较大的存储空间,防潮湿性能优越。面板中部具有管线输出检修口,方便管线的日常维修。
可调脚:采用ABS与合金材质组成,高≥30mm,减震防滑,可延长设备的使用期限。
台面设有PPR化验水槽、水嘴等各定位孔,根据实际尺寸开设。
1
2仪器柜(ABS)WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
4
3全钢通风橱JZN-TFG02型规格:≥1500mm(L)×850mm(W)×2350mm(H)
质量标准:
通风柜选用≥1.2mm厚马钢一级冷轧镀锌钢板,表面经环氧树脂静电喷涂。
移动视窗≥5mm钢化优质玻璃产品。
左右移门。
所有的内部连接装置都需隐藏布置和抗腐蚀。没有外露的螺钉。
外部连接装置都抗化学腐蚀,用聚氯乙稀包裹的不锈钢部件与非金属材料。
通风柜内衬材料采用≥5mm抗贝特板,有良好的化学抗性。
通风柜结构坚固,由双层框架支持。
排气出口:排气出口为圆形,套管连接,减少气体扰流。
扰流板和内衬材料一致,扰流板支架由非金属材料构成。
A.通风柜其他内衬材料
通风柜内部其他材料双面都有环氧树脂喷涂,耐酸碱及有机溶剂腐蚀的,无裸露金属或不能抗腐蚀和防火的材料。
B.配件
采用台雄品牌水龙头阀门在喷嘴处用颜色标示,并安装在通风柜内部。其控制手轮在通风柜外面,用不同颜色标示把手。
通风柜配有优质一次性成型PP小杯槽,耐酸碱、耐腐蚀。
通风柜里面的配件(龙头喷嘴)由黄铜构成,外面环氧树脂喷涂。
通风柜照明:1个荧光灯管,快速启动类型。镇流器安装在通风柜外部。
照明罩内部白色,高反射的塑料材质。
照明装置上面有安全玻璃面板,并且和柜体密封。
照明装置包括灯管。
照明亮度:≥80 candles。
电:三线接地插座,220V,10安培。
1
1易燃品毒害品储存柜MA1840S型1.尺寸:≥900mm(L)×510mm(W)1840mm(H)×;门类型:双开门
2.易燃品毒害品储存柜外壳体全部采用≥1.2mm的冷轧钢板,柜体底座采用≥2.0mm的冷轧钢板,内外表面经酸洗磷化环氧树脂粉末喷涂,烘热固化处理。
3.易燃品毒害品储存柜体内胆(上,下、左、右内衬板)均采用PP(聚丙烯树脂)板,厚度≥4mm;柜底部设置≥90mm×50mm×145mm进风口,进风口底部有PP(聚丙烯树脂)旋转式可调风阀;柜体的底板中部有≥Φ10mm漏液孔,漏液孔上面盖上60目304不锈钢网;柜体底部设H≥160mm黄沙(防倒)挡板,柜体内部最下层留有可以存放不少于120mm厚黄沙的填埋腔,用于埋放金属钠、黄磷(白磷)等的易燃物品。
4.柜底装有四个移动尼龙轮,便于易燃品毒害品储存柜移动;前轮后有2个手动调节罗杆,方便危化品储存柜定位。
5.柜中部有3个一次成型聚丙烯活动层板,层板四周边缘厚度平均值不小于4.4mm;每层阶梯板外延边有积液槽,积液槽高度平均值不小于3.8mm,最大可能防止液体外溢;每个搁板靠背板处有一排导风口,阶梯高度不小于55mm(包括积液盘的高度)。
6.柜顶部中间开有≥φ160mm的出风口,柜顶风口内置一个AC220V、50HZ、0.18A轴流风机,最大风量≥326m3/h,转速≥2550转/min,环境温度(-10 – +70)摄氏度,无火花静电,控制开关设置柜体顶部的右上角,当风机开机前要把柜门下面中间的进风口推置打开状态。
7.密封件:柜体门与柜体之间应安装防火膨胀密封件。(柜体门与柜体之间应安装环保热膨胀密封条。当温度为150℃~180℃时密封条局部膨胀,温度达到200℃时密封条全部膨胀,膨胀比例为1:5,以保证储存药品的安全性。)
8.陶瓷纤维棉:柜体应填充具有保温隔热作用的陶瓷纤维棉(密度≥130kg/m3 ,厚度:≥40mm)。                                                                                                                 9.铰链:铰链应为钢琴式铰链,确保门能开180度。                                                                                                                                                                    10.电子密码锁:柜体配备电子密码锁和机械锁,实现双人双锁管理,天地锁锁舌选用坚韧且有弹性的高分子合成塑料制成,耐磨且抗腐蚀性能极强。                                                                                                                                       11.环保性能:国标规定,室内甲醛含量不得超过0.8mg/m3;苯含量不得超过0.09mg/m3。
12.通风控制装置:
柜体底部应设置进风口及可调风阀,可调风阀旋转灵活,并能控制风量大小。通风管道口径宜采用≥Φ160mm,通风管应耐高温、阻燃、耐腐蚀。
13.配备接地装置实现完全接地。
14.装箱时柜内外的说明标识:
《易燃品毒害品储存柜使用说明书》,《合格证》,《安全储存说明书》,柜门上贴有反光警示标签。
1
二、老师办公区
1实验桌
(工作桌)
WCY-DYZ-02型整桌规格:≥1200mm(L)×600mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,双向弧形倒角。
桌体结构:塑铝结构。
桌体内部通过铝合金矩形管材立柱连接桌体顶部和底部承重框架,立柱规格≥725mm×65mm×30mm,桌体左右横梁及支撑脚采用优质铝材压铸成型, 镶嵌式安装方式及工字形结构框架使桌体具有强承重性及高稳定性。
主横梁采用优质铝型材拉伸成“8”字型,规格≥1110mm×80mm,表面经过防腐氧化处理,具有较强的耐蚀性及承重性。
前挡条采用优质铝型材拉伸成型,规格≥1080mm×60mm,表面经过防腐氧化处理高出台面≥35mm,可防止台面物品向后滑落并保护易碎物品不易被碰碎。
桌体型材框架表面包覆有ABS环保材料外壳。耐化学腐蚀、防潮、防水,表面硬度、弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。外表为流线形工业设计,支撑受力点合理布局,承重性及稳定性能优越,所有接触人体的边棱均无锐利的棱角、毛刺。
桌体底部脚垫高度可调、耐磨、防潮。
抽屉:内部规格≥330mm×160mm×105mm,位于两书包斗中间,可放置学生电源,隐蔽性及安全性能较高。
1
2教师椅WCY-JSY-002型1.优质PU皮面,海绵坐垫;
2.黑色PP加玻纤内外塑框;
3.一体成型PP固定扶手;
4.中靠背46-49cm,人体工程学设计;
5.1.2mm厚汽杆;
6.300#PP加纤五星塑脚;
7.φ50mm黑边尼龙万向轮。
1
3吊柜WCY-DG/ABS-03型规格:≥420mm(L)×460mm(W)×620mm(H)
注塑工艺,一次性成型设计,材质为改性PP/ABS材料
4
4文件柜WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
1
三、给排水设备
1化验水槽(配出水装置)WCY-HYSC-06型PPR材质,水槽内部规格:≥380mm(L)×270mm(W)×195mm(H),水封式,可防止废水回流和堵塞。
配备出水装置:一高二低出水口,不锈钢材质管体,全铜材质阀门接头。高亮度环氧树脂涂层,耐腐蚀、耐热,防紫外线辐射。陶瓷阀芯,人体工学设计高密度PP开关旋钮。
1
2独立水槽台(配出水装置)WCY-SCT-6型整体规格:≥450mm(L)×600mm(W)×820mm(H) ,整体选用ABS/改性PP材质而成。
化验水槽规格:≥390mm(L)×340mm(W)×255mm(H),由PP塑料一体化注塑成型。热性能、化学稳定性、电性能、耐侯性能良好。槽面设有溢水口,三联水嘴及台式洗眼器放置孔位。下水口滤网设计、水槽内侧倾斜面设计、四周边缘化设计、更加注重使用体验。
水槽箱体由ABS塑料注塑成型,前后门设计,方便检修清理。箱体底部可安装万向滑轮。
配备出水装置:一高二低出水口,不锈钢材质管体,全铜材质阀门接头。高亮度环氧树脂涂层,耐腐蚀、耐热,防紫外线辐射。陶瓷阀芯,人体工学设计高密度PP开关旋钮。
1
四、安装附件部分
1电源布线耗材地面耗材地面以上连接线外部配有防火耐高温套管。1
地下耗材电源布管布线施工,埋地管为优质PVC穿线管,采用优质铜芯线。1
2给/排水全套装置定制PPR材质水管,上水管和进水管为Ф25;UPVC材质排水管为Ф50
含开关阀门,外丝连接件、PVC胶水等
1
云南中小学、高中化学实验室建设标准化设备配置清单,昆明学校实验室建设整体解决方案
参考效果图  云南中小学智慧实验室建设方案、实验室设备配置清单 天成科技 吴经理:13629442021 QQ:464476440

 三、生物实验室配置明细表(座别:50座)

1、生物实验室标准设备配置明细表

生物实验室配置明细表(座别:50座)
序号名称类别/型号参数数量单位
一、教师控制演示区
1实验桌
(教师演示台)
WCY-JSZ/QG-02型规格:≥2800mm(L)×700mm(W)×900mm(H);
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。
柜体:框架及柜体均为全钢结构,通体钢板采用≥1.0mm国标一级冷轧钢板,经CNC机压成形、焊接制作,表面经环氧树脂粉体涂装处理(涂装厚度≥75μm)。耐腐蚀,易清洗、耐磨、耐刻刮。桌体内部可隐藏设计强弱电、给排水、气体管路。
门板:柜门为双包结构,内附防噪填充。柜门内侧装有起缓冲作用防撞贴。
抽屉 :四面抽墙一体成型式设计并与抽头锁合,抽头为双层结构,内具隔音材质,采用静音三节承重滑轨,不锈钢拉手设计。
活动层板:层板支撑扣采用厚度≥1.0mm的304#不锈钢制作,承重大于50kg,柜体内有层板上下调节孔,层板厚度≥20mm。
装饰封板:可拆装式设计。
所有钣金的表面接缝均为满焊,焊接表面平整、平滑,柜体底部配备≥30mm高高强度钢制尼龙可调整脚。
1
2教师椅WCY-JSY-002型1.优质PU皮面,海绵坐垫;
2.黑色PP加玻纤内外塑框;
3.一体成型PP固定扶手;
4.中靠背46-49cm,人体工程学设计;
5.1.2mm厚汽杆;
6.300#PP加纤五星塑脚;
7.φ50mm黑边尼龙万向轮。
1
3教师主控电源WCY-DY-155-1型采用4.3寸全触摸液晶显示(偏差±5%),智能一体化界面,线路采用高速贴片机焊接,可人性化设置开机验证方式和定时关机时间,教师与学生数据传输可采用有线或无线通信,电源参数如下:
1.教师交流:可通过触摸显示屏操作0-30V交流电压,选取方式采用数控快捷方式,不得采用累计或步进式,电压分辨率为1V,具备过载自动保护及报警装置。
2.教师直流:可通过触摸显示屏操作0-30V直流电压,选取方式采用数控快捷方式,不得采用累计或步进式,电压分辨率为0.1V,具备过载自动保护及报警装置。
3.学生交流:教师电源可分组控制学生交流电源,控制范围为0-30V,分辨率为1V。
4.学生直流:教师电源可分组控制学生直流电源,控制范围为0-30V,分辨率为0.1V。
5.锁定功能:为防止学生预设的电源与实验电源不一致时,教师端可锁定学生电源输出,取消学生对电源的控制权,由教师统一控制实验电源,避免预设电源值不符而对实验设备的损坏。
6.直流高压:输出240V-300V的高压,输出电流为100mA,具备过载保护功能。
7.直流大电流:输出直流9V/40A大电流,由微处理器精确控制8秒自动关断,可达到延时零误差。
8.教师自用两路220V多功能插座输出。
1
二、学生实验学习区
1实验桌
(学生)
实验桌
(WCY-DYZ-02型)
整桌规格:≥1200mm(L)×600mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,双向弧形倒角。
桌体结构:塑铝结构。
桌体内部通过铝合金矩形管材立柱连接桌体顶部和底部承重框架,立柱规格≥725mm×65mm×30mm,桌体左右横梁及支撑脚采用优质铝材压铸成型, 镶嵌式安装方式及工字形结构框架使桌体具有强承重性及高稳定性。
主横梁采用优质铝型材拉伸成“8”字型,规格≥1110mm×80mm,表面经过防腐氧化处理,具有较强的耐蚀性及承重性。
前挡条采用优质铝型材拉伸成型,规格≥1080mm×60mm,表面经过防腐氧化处理高出台面≥35mm,可防止台面物品向后滑落并保护易碎物品不易被碰碎。
桌体型材框架表面包覆有ABS环保材料外壳。耐化学腐蚀、防潮、防水,表面硬度、弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。外表为流线形工业设计,支撑受力点合理布局,承重性及稳定性能优越,所有接触人体的边棱均无锐利的棱角、毛刺。
桌体底部脚垫高度可调、耐磨、防潮。
抽屉:内部规格≥330mm×160mm×105mm,位于两书包斗中间,可放置学生电源,隐蔽性及安全性能较高。
25
书包斗
(WCY-SBD-02型)
规格:内部规格≥388mm×290mm×132mm,采用ABS工程塑料一次注塑成型,主体具有多组加强筋,前端预留学生凳挂靠口,两侧具有侧窗。书包斗前端上翘,防止里面物品滑落。书包斗固定挂架采用≥1170mm×20mm×10mm矩形钢构件,钢构件表面经酸洗、磷化、喷塑处理,框架横梁与桌脚之间均采用PC+ABS工程塑料合金连插件连接。50
电源功能柱
(WCY-DYGNZ-01型)
规格:≥290mm(L)×165mm(W)×760mm(H),采用≥3mm ABS工程塑料一次注塑成型,主体有多组加强筋,拆装方便,便于检修。25
2学生凳WCY-XSD-01型1.规格:≥φ300mm×440mm。
2.凳面:采用ABS环保材质一体注射成型,防摔耐磨。人体工程学设计,中间有内弧成型,深度≥8mm。
3.升降式螺杆:直径≥20mm螺纹碳钢,配合高强度钢制托盘于凳面底部固定,钢板厚度≥2mm。
可调节凳子高度,升降≥50mm。
4.钢脚架:由壁厚≥1.5mm椭圆形钢管及壁厚≥2mm圆钢管焊接组成,表面经高温烤漆处理。
5.脚垫:优质塑胶材质,采用PP加纤维制实心倒勾式一体注射成型,防水防滑。
50
3学生电源WCY-DY-186型电源外壳采用模具一次成型,一体化PVC按键设计,安装于抽屉之内,自带两块数字表分别显示输出电压与电流,电源采用数控式操作,替代传统的旋钮调节,可精确定位输出电压。
1.交流输出:可由学生或教师操作输出0-30V交流电源,分辨率为1V,带有交流电流显示,过载声光报警保护。
2.直流输出:可由学生或教师操作输出0-30V直流电源,分辨率为0.1V,带有直流电流显示,过载声光报警保护。
3.数字表分别显示交流电压,直流电压,交流电流,直流电流。
4.锁定:当电源被教师锁定时,本电源内部锁定,禁止学生操作本电源,只能由教师操作控制本电源所有电压,以防学生误操作的电压与教师要求的实验电压不符而对实验设备造成损坏。
5.两路220V多功能插座输出,与低压单独控制,高压关闭时低压仍可使用。
25
4学生光源WCY-SWD-01型1.功率:7W,2.电压:220V;3.材质:优质不锈钢材;5.光源:LED;6.发光颜色:正白光;7.环境温度:-30-60 ℃。25
三、给排水设备
1化验水槽(配出水装置)WCY-HYSC-03型PPR材质,水槽内部规格:≥380mm(L)×270mm(W)×195mm(H),水封式,可防止废水回流和堵塞。
槽体上部配备出水装置:单联出水口,管体部份为黄铜合金制,陶瓷阀芯,表面经环氧树脂静电喷涂处理,耐酸碱腐蚀。出水口为铜质瓷芯尖嘴型,可拆卸清洗阻塞。
1
2独立水槽台(配出水装置)WCY-SCT-6型整体规格:≥450mm(L)×600mm(W)×820mm(H) ,整体选用ABS/改性PP材质而成。
化验水槽规格:≥390mm(L)×340mm(W)×255mm(H),由PP塑料一体化注塑成型。热性能、化学稳定性、电性能、耐侯性能良好。槽面设有溢水口,三联水嘴及台式洗眼器放置孔位。下水口滤网设计、水槽内侧倾斜面设计、四周边缘化设计、更加注重使用体验。
水槽箱体由ABS塑料注塑成型,前后门设计,方便检修清理。箱体底部可安装万向滑轮。
配备出水装置:一高二低出水口,不锈钢材质管体,全铜材质阀门接头。高亮度环氧树脂涂层,耐腐蚀、耐热,防紫外线辐射。陶瓷阀芯,人体工学设计高密度PP开关旋钮。
13
四、安装附件部分
1电源布线耗材地面耗材每桌取电连接线1.5mm²软铜质电线对接至主线2.5mm²1
地下耗材电源主线采用2.5mm²国标ZR—RV铜软线铺设;选用Ф20或Ф25PVC阻燃线管,每桌取电连接线采用合理规格线管。 1
2给/排水全套装置管件(定制)PPR材质水管,上水管和进水管为Ф25;UPVC材质排水管为Ф501
配件(定制)开关阀门,外丝连接件、PVC胶水等。  1
云南中小学、高中生物实验室建设标准化设备配置清单,昆明学校实验室建设整体解决方案
智慧生物实验室标准正面参考效果图
智慧生物实验室标准背面参考效果图

2、生物实验室准备室标准设备配置表

生物准备室标准设备配置表
序号名称类别/型号参数数量单位
一、准备室设备
1实验桌
(准备台)
WCY-ZBT/ABS-8B型规格:≥2800mm(L)×1200mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,边缘双层加厚处理,双向弧形倒角。
台面颜色:多种颜色自由选择。
桌体结构:塑钢结构。
工艺:桌体采用精选密度为1.05 g/cm³Acrylonitrile Butadiene Styrene 注塑工艺,新型环保ABS塑料一体化成型,耐化学腐蚀、耐热,表面硬度、高弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。
桌体采用流线型设计,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。
桌体规格:由2组规格为≥2750mm(L)×555mm(W)×745mm(H)的桌体组成,主体承重结构由桌体两组两侧规格为≥370mm×740mm的铁侧板与8根规格为≥20mm×50mm×1150mm的铝合金型材支撑梁连接而成,新式承重设计减轻桌体整体重量的同时最大限度的保证桌体的最大承重性。桌身中部承重由8片≥480mm×745mm背板及2片≥580mm×740mm水槽台背板组成,背板设置加强筋结构,通过优质五金件与铝合金支撑梁连接。桌身前部前立板采用R型设计,满足腿部延伸空间,符合人体工程学标准。桌身中部为上下水输出区,可安装规格≥440mm×340mm×240mm水槽,由两片铁侧板与坐位区隔开,加强了桌体的整体承重能力。桌身前立板上部与抽屉架连接,设有规格≥230mm×38mm×120mm 8个书包斗,书包斗设有翻盖式盖板,具有隐蔽性及防掉落功能。书包斗中间为抽屉斗,电源可设立其中,具有隐蔽性、安全性、美观性。前立板下部设有规格≥310mm×470mm×3mm L型仓门,内部有较大的存储空间,防潮湿性能优越。面板中部具有管线输出检修口,方便管线的日常维修。
可调脚:采用ABS与合金材质组成,高≥30mm,减震防滑,可延长设备的使用期限。
台面设有PPR化验水槽、水嘴等各定位孔,根据实际尺寸开设。
1
2标本柜WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的锐利尖锐, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
2
3标本柜
双面
WCY-BBG/LM-02型1.规格:≥1000mm(L)×1000mm(W)×2000mm(H)。
2.双面结构。柜体下部规格≥1000mm(L)×1000mm(W)×600mm(H),采用≥16mm厚三聚氰胺贴面板经机械加工而成,柜体为板式对开门。上柜体规格≥1000mm(L)×1000mm(W)×1400mm(H)采用≥5mm厚玻璃构成,推拉门,上柜内设≥8mm厚玻璃隔板2层。四边由铝合金框架组成。
2
4药品柜WCY-YPG/ABS-04型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置1个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
药品柜阶梯:规格:≥长900mm×宽90mm×深90mm,壁厚≥3.0mm (2组共5层)
整体采用新型环保ABS塑料,一体化注塑成型,耐腐蚀、耐酸碱、防水、耐热,耐候性能强。阶梯每层设计14个透气孔 便于危险药品的排放,每层设有8个加强筋,可承重不可重量的物品摆放,不变型。每次层前端设计有止水波,防止液体流出。
5仪器柜WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
4
二、老师办公区
1实验桌
(工作桌)
WCY-DYZ-02型整桌规格:≥1200mm(L)×600mm(W)×780mm(H)
台面:采用厚≥12.7mm优质实芯理化板,可抵抗多种酸,碱,强氧化剂等腐蚀试剂。台面表面经技术处理,光滑无毛孔,所有接缝处做处理,双向弧形倒角。
桌体结构:塑铝结构。
桌体内部通过铝合金矩形管材立柱连接桌体顶部和底部承重框架,立柱规格≥725mm×65mm×30mm,桌体左右横梁及支撑脚采用优质铝材压铸成型, 镶嵌式安装方式及工字形结构框架使桌体具有强承重性及高稳定性。
主横梁采用优质铝型材拉伸成“8”字型,规格≥1110mm×80mm,表面经过防腐氧化处理,具有较强的耐蚀性及承重性。
前挡条采用优质铝型材拉伸成型,规格≥1080mm×60mm,表面经过防腐氧化处理高出台面≥35mm,可防止台面物品向后滑落并保护易碎物品不易被碰碎。
桌体型材框架表面包覆有ABS环保材料外壳。耐化学腐蚀、防潮、防水,表面硬度、弹性、韧性、电绝缘性、耐候性等各性能满足硬性指标。外表为流线形工业设计,支撑受力点合理布局,承重性及稳定性能优越,所有接触人体的边棱均无锐利的棱角、毛刺。
桌体底部脚垫高度可调、耐磨、防潮。
抽屉:内部规格≥330mm×160mm×105mm,位于两书包斗中间,可放置学生电源,隐蔽性及安全性能较高。
1
2教师椅WCY-JSY-002型1.优质PU皮面,海绵坐垫;
2.黑色PP加玻纤内外塑框;
3.一体成型PP固定扶手;
4.中靠背46-49cm,人体工程学设计;
5.1.2mm厚汽杆;
6.300#PP加纤五星塑脚;
7.φ50mm黑边尼龙万向轮。
1
3吊柜WCY-DG/ABS-03型规格:≥420mm(L)×460mm(W)×620mm(H)
注塑工艺,一次性成型设计,材质为改性PP/ABS材料
4
4文件柜WCY-YQG/ABS-01型整体规格:≥1000mm(L)×500mm(W)×2000mm(H)
颜色:多种颜色自由选择。
材质:整体采用新型环保ABS塑料,注塑成型,‘零’甲醛,‘零’污染。配色采用高级色粉,防脱色元素,保证产品10年不褪色。耐腐蚀、耐酸碱、防水、耐热,耐候性能强、表面硬度、高弹性、韧性、电绝缘性等各性能满足硬性指标。
结构:柜体上下两层流线型设计,采用榫卯链接结构,支撑受力点合理布局,采用优质五金配件连接,不用胶水粘接,便于安装。外表面和内表面以可触及的隐蔽处,均无锐利的棱角、毛刺以及五金配件露出的尖锐边角, 所有接触人体的边棱均为倒圆角。整体由底板、侧板、背板、柜门、层板构成。
底板规格:≥980mm×485mm×65mm,壁厚度约为≥4.0mm,底板采用镂空原理设计,分上下两层,36个受力点均匀分布,6个调节脚垫位置合理布局,最大抗压能力达200公斤。
侧板规格:≥815mm×415mm×45mm,整体采用ABS塑料一体注塑成型。与层板、底板形成倒模结构,增加3倍抗压系数。外侧方形凹凸格设计,内侧4档层板高度调节功能,满足柜体内部空间调节。
背板规格:≥1000mm×915mm×23mm,整板采用ABS塑料一体化注塑成型,两侧内置14条加强筋,外侧方形凹凸格设计满足背板硬度要求。
柜门规格:≥940mm×465mm,外框采用ABS塑料一体化注塑成型。外框表面镶嵌厚度为≥4.0mm的钢化玻璃,带ABS塑料拉手,阻尼锁舌,内嵌式塑料插销。柜门与侧板连接结构采用上下轴嵌入式加固,使门更加结实耐用。
层板规格:≥900mm×400mm,注塑厚度约为≥3.5mm,采用ABS塑料注塑一次成型,防水,耐腐蚀。上层柜设置2个层板,下层柜设置1个层板,层板与侧板连接处均设有高度调节棱,确保层板稳定,高度可调。内侧采用3横4纵加强筋设计,内置2条长≥90mm×20mm,壁厚约≥3.0mm的方管,以达到承重标准。
1
三、给排水设备
1化验水槽(配出水装置)WCY-HYSC-06型PPR材质,水槽内部规格:≥380mm(L)×270mm(W)×195mm(H),水封式,可防止废水回流和堵塞。
配备出水装置:一高二低出水口,不锈钢材质管体,全铜材质阀门接头。高亮度环氧树脂涂层,耐腐蚀、耐热,防紫外线辐射。陶瓷阀芯,人体工学设计高密度PP开关旋钮。
1
2独立水槽台(配出水装置)WCY-SCT-6型整体规格:≥450mm(L)×600mm(W)×820mm(H) ,整体选用ABS/改性PP材质而成。
化验水槽规格:≥390mm(L)×340mm(W)×255mm(H),由PP塑料一体化注塑成型。热性能、化学稳定性、电性能、耐侯性能良好。槽面设有溢水口,三联水嘴及台式洗眼器放置孔位。下水口滤网设计、水槽内侧倾斜面设计、四周边缘化设计、更加注重使用体验。
水槽箱体由ABS塑料注塑成型,前后门设计,方便检修清理。箱体底部可安装万向滑轮。
配备出水装置:一高二低出水口,不锈钢材质管体,全铜材质阀门接头。高亮度环氧树脂涂层,耐腐蚀、耐热,防紫外线辐射。陶瓷阀芯,人体工学设计高密度PP开关旋钮。
1
四、安装附件部分
1给/排水全套装置定制PPR材质水管,上水管和进水管为Ф25;UPVC材质排水管为Ф50
含开关阀门,外丝连接件、PVC胶水等
1
云南中小学、高中生物实验室建设标准化设备配置清单,昆明学校实验室建设整体解决方案
参考效果图  云南中小学智慧实验室建设方案、实验室设备配置清单 天成科技 吴经理:13629442021 QQ:464476440

 四、实验室教学仪器设备配置清单表

1、标准物理实验室仪器设备表

物理教学仪器配置表
编号名称规格 型号 功能单位数量备注
02一般
02010手摇抽气机双缸式1
02011直联泵单相1
02012旋片式真空泵2XZ-0.5型,单相1
02013两用气筒脚踏式或手持式1
02014抽气筒1
02015打气筒自行车用1自行车用
02016抽气盘直径不小于180mm,附罩1
02020仪器车2
02023充磁器1
02051放大镜手持式,有效通光孔径不小于30mm,5倍25
02103注射器100mL2
02115透明盛液筒φ100mm×300mm1
02116透明水槽(圆形或方形)φ270mm×高140mm, 或300mm×300mm×高150mm                       2
03支架
03001物理支架2
03002方座支架25
03003多功能实验支架2
03004升降台升降范围不小于150mm,载重量不小于10kg2
03013旋转架2
04电源
04001学生电源直流1.5V~9V,1.5A,每1.5V一档25
04004教学电源交流:2V~12V,5A,每2V一档 ;                         直流:1.5~12V/2A,分为1.5V、3V、4.5V、6V、9V、12V,共6档; 40A、8s自动关断1
04007蓄电池6V,15Ah,封闭免维护式2
04009充电器供蓄电池充电1
1测量
10长度
10001演示直尺1000mm1
10002木直尺1000mm25
10004钢直尺200mm25
11质量
11001物理天平500g1
11004托盘天平200g, 0.2g25
11005托盘天平500g, 0.5g1
11021金属钩码10g×1,20g×2,50g×2,200g×225
12时间
12003电子停表0.1s25
13温度
13001温度计红液,0℃~100℃50
13003温度计水银,0℃~200℃2
13004演示温度计1
13010体温计水银,35℃~42℃2
13020寒暑表1
14
14002条形盒测力计5N50
14003条形盒测力计2.5N2
14004条形盒测力计1N,分度值0.02N50
14005圆筒测力计5N2
14006圆筒测力计1N,分度值0.02N2
14008平板测力计5N50
14011演示测力计0N~2N2
15
15001演示电表直流电压、电流,检流;2.5级3
15008直流电流表2.5级,0.6A,3A75串并联电路每组3只
15009直流电压表2.5级,3V,15V75串并联电路每组3只
15010灵敏电流计±300μA25
15011多用电表不低于模拟式电表的交流5级,直流2.5级1教师用
15012投影电流表2.5级,0.6A,3A3
15013投影电压表2.5级,3V,15V3
15014投影检流计±300μA1
15020教学示波器2MHz1
16其它
16001密度计密度>12
16002密度计密度<12
16004湿度计指针式1
16008空盒气压计多膜盒1
2专用仪器
21力学
21001圆柱体组铜,铁,铝25
21002立方体组铜,铁,铝, 木材,不小于60cm325
21003运动和力实验器长、短斜面,小车,小球2个,硬盒,毛巾,布25
21004惯性演示器2
21005摩擦计25
21006螺旋弹簧组0.5N,1N,2N,3N,5N2
21007阿基米德原理实验器25
21010连通器1
21012浮力原理演示器1
21013物体浮沉条件演示器1
21015液体内部压强实验器J2113型25与微小压强计配合使用,演示或分组
21016微小压强计J2114型25与液体内部压强实验器配合使用
21017液体对器壁压强演示器1
21019马德堡半球2
21020大气压系列实验器1
21021压力和压强演示器1可自制
21022流体流速与压强关系演示器1
21030杠杆25
21031演示滑轮组1
21032滑轮组单4,二并2,二串2,可卡225
21033滚摆2
21037飞机升力原理演示器1
21038手摇离心转台1与发音齿轮配用
22振动和波、热学
22001音叉256Hz25
22002音叉512Hz25
22003发音齿轮1与手摇离心转台配用
22007声传播演示器1
22202内聚力演示器有挤压扳动器和刮削器4
22203空气压缩引火仪4
22210气体做功内能减少演示器用热敏电阻演示1
22213纸盘扬声器直径不小于200mm,8Ω1
23静电、电流
23001玻棒(附丝绸)或有机玻棒(附丝绸),教师用1
23003胶棒(附毛皮)或聚碳酸酯棒(附毛皮),教师用1
23005箔片验电器教师用1
23007指针验电器1
23008感应起电机1
23010小灯座100串并联每组至少2个
23011单刀开关100串并联每组至少2个
23012滑动变阻器20Ω,2A;或10Ω,2A;50
23013滑动变阻器50Ω,1.5A1
23014滑动变阻器5Ω,3A1
23018电阻圈5Ω,10Ω,15Ω25
23019电阻定律演示器  1
23020电阻定律实验器25
23022教学电阻箱9999.9Ω1
23030演示线路实验板初中演示组1
23035焦耳定律演示器1
23037保险丝作用演示器1
24电磁、电子
24001条形磁铁D-CG-LT-18025
24002蹄形磁铁D-CG-LU-801
24003磁感线演示器条形、蹄形1
24004立体磁感线演示器永磁、电磁场1
24005磁感线演示板可投影1
24006电流磁场演示器2
24007菱形小磁针16个25原名:小磁针
24008翼形磁针25原名:磁针
24009演示原副线圈1作螺线管用
24010原副线圈25可做螺线管实验
24011蹄形电磁铁密绕细线,稀绕粗线1
24013电铃立式1
24014演示电磁继电器1
24016磁场对电流作用实验器25
24017左右手定则演示器1
24018小型电动机实验器25原名:小型电动机模型
24019手摇交直流发电机1
24024能的转化演示器机械能、化学能、电能、热能、光能的转化1
24026磁悬浮演示器1
25光学﹑原子物理
25001光具盘磁吸附式1
25002凹面镜1
25003凸面镜1
25004玻璃砖25
25005光具座25
25007三棱镜25
25008白光的色散与合成演示器1
25010平面镜成像实验器25
25011光的传播、反射、折射实验器25
25013光的三原色合成实验器25
3模型
31物理
31002轴承模型滚动、滑动1
31003抽水机模型活塞式1
31004离心水泵模型齿轮式或皮带式1
31006水轮机模型混流式、轴流式、冲击式三种转轮可视1
31008汽油机模型1
31009柴油机模型1
5挂图、软件及资料
51物理
510教学挂图(图片)
51001物质的形态和变化1
51002物质的属性1
51003物质的结构与物体的尺度1
51004新材料及其应用1
51005多种多样的运动形式1
51006机械运动和力1
51007声和光1
51008电和磁1
51009能量、能量的转化和转移1
51010机械能1
51011内能1
51012电磁能1
51013能量守恒1
51014能源与可持续发展1
6玻璃仪器
60计量
60002量筒50mL2
60003量筒100mL60
60012量杯250mL2
61加热
61002试管φ15mm×150mm60
61007试管φ30mm×200mm5
61023烧杯250mL60
61024烧杯500mL5
61034烧瓶圆、长,500mL   5
61037烧瓶平、长,250mL5
62一般
62001酒精灯150mL30
62032漏斗90mm5
62070平底管φ12mm×150mm2
62071T形管5
64材料和配套用品
64032石棉网30
64088蒸发皿瓷,60mm25
7药品药品自行采购
70007铁粉1000
70088硫酸铝钾(明矾)工业1000
70090硫代硫酸钠(海波)试剂1000
72027煤油工业毫升1500
72028石腊1000
8其它实验材料和工具
80实验材料
80106彩色透光片红、绿、蓝25随堂实验用
80107颜料的三原色品红、黄、蓝适量25随堂实验用
81工具
81001测电笔25
81002一字螺丝刀25
81003十字螺丝刀25
81004尖咀钳25
81034投影片绘制工具1教师用
82安全防护用具
82001工作服2
82002护目镜用于实验教师防强光、眩光、紫外、激光,或是机械性伤害(机加工)。3
82006手套3
云南中小学、高中物理实验室教学仪器配置清单,昆明学校实验室建设整体解决方案

2、标准化学实验室仪器设备表

化学教学仪器配置表
编号名称规格 型号 功能单位数量备注
02一般
02002打孔器四件2
02003打孔夹板1
02004打孔器刮刀1
02005手摇钻孔器1
02020仪器车1
02071离心沉淀器手摇式1
02075酒精喷灯坐式2
02077电加热器密封式1
02083列管式烘干器1
02102注射器10mL,塑料50
02121塑料洗瓶250mL4
02122试剂瓶托盘12
02123实验用品提蓝2
02124塑料水槽250mm×180mm×100mm50
02125碘升华凝华管密封式50可自制
03支架
03002方座支架50或称铁架台
03005万能夹5
03006三脚架50
03007泥三角1
03008试管架50
03009漏斗架1
03010滴定台1
03011滴定夹1
03012多用滴管架50与多用滴管配套
04电源
04005教学电源交流:2V~12V,5A,每2V一档;直流:1.5V~12V,2A,分为1.5V、3V、4.5V、6V、9V、12V,共6档1可与物理共用
1测量
11质量
11003托盘天平100g,0.1g50
11005托盘天平500g,0.5g1
13温度
13001温度计红液,0~100℃50
13003温度计水银,0~200℃1
15
15011多用电表不低于模拟式电表的交流5级,直流2.5级1
16其它
16001密度计密度>11
16002密度计密度<11
16003酸度计(pH计)笔式,测量范围pH0.0~14.01
2专用仪器
26化学
26001水电解演示器30mL,铂电极1
26002水电解实验器50可自制
26003原电池实验器50可自制
26005贮气装置2
26009分子间隔实验器50
26010溶液导电演示器1
26011微型溶液导电实验器50
3模型
32化学
32003分子结构模型初中用13
4标本
42化学
42001金属矿物、金属及合金标本各类不少于5种1
42002原油常见馏分标本不少于8种1
42003合成有机高分子材料标本不少于10种1
5挂图、软件及资料
52化学
520教学挂图(图片)
52001走进化学实验室1
52002身边的化学物质1
52003物质结构的奥秘1
52005化学与社会发展1
52041元素周期表带轴1
6玻璃仪器
60计量
60001量筒10mL50
60002量筒50mL50
60003量筒100mL2
60004量筒500mL2
60012量杯250mL1
60023容量瓶250mL1
60024容量瓶500mL1
60041滴定管酸式,25mL1
60043滴定管碱式,25mL1
61加热
61001试管φ12mm×70mm500
61002试管φ15mm×150mm500
61003试管φ18mm×180mm150
61005试管φ20mm×200mm50
61007试管φ32mm×200mm10
61008具支试管φ20mm×200mm10
61009硬质玻璃管φ15mm×150mm10
61010硬质玻璃管φ20mm×250mm10
61020烧杯25mL150
61021烧杯50mL150
61022烧杯100mL150
61023烧杯250mL100
61024烧杯500mL5
61025烧杯1000mL3
61033烧瓶圆、长,250mL50
61037烧瓶平、长,250mL3
61041锥形瓶100mL10
61042锥形瓶250mL10
61051蒸馏烧瓶250mL2
62一般
62001酒精灯150mL50
62004抽滤瓶500mL1
62005抽气管1
62006干燥器160mm2
62007气体发生器250mL2
62021冷凝器直固,300mm2
62023牛角管弯形,φ18mm×150mm2
62031漏斗60mm50
62032漏斗90mm3
62033安全漏斗直形2
62034安全漏斗双球2
62035分液漏斗锥形,100mL2
62036分液漏斗梨形,50mL2
62039布氏漏斗瓷,80mm1
62071T形管2
62072Y形管2
62073滴管100
62074离心管10mL10
62075干燥管单球,150mm4
62076干燥管U型,φ15mm×150mm2
62079活塞直形2
62091圆水槽φ200mm×100mm8
62092圆水槽φ270mm×140mm2
62093玻璃钟罩φ150mm×280mm2
63容器
63002集气瓶125mL200
63003集气瓶250mL20
63005液封除毒气集气瓶250mL5
63011广口瓶60mL300
63012广口瓶125mL50
63013广口瓶250mL40
63014广口瓶500mL5
63015广口瓶茶,60mL50
63016广口瓶茶,125mL20
63017广口瓶茶,250mL10
63021细口瓶60mL70
63022细口瓶125mL350
63023细口瓶250mL20
63024细口瓶500mL5
63025细口瓶1000mL5
63026细口瓶3000mL3
63027细口瓶茶,60mL10
63028细口瓶茶,125mL50
63029细口瓶茶,250mL10
63030细口瓶茶,500mL2
63031细口瓶茶,1000mL2
63041滴瓶30mL20
63042滴瓶60mL150
63043滴瓶茶,30mL5
63044滴瓶茶,60mL50
64材料和配套用品
64001坩埚瓷,30mL3
64002坩埚钳200mm50
64003烧杯夹4
64005镊子50
64006试管夹50
64007水止皮管夹50
64008螺旋皮管夹50
64032石棉网50
64041燃烧匙50
64042药匙50
64051玻璃管φ5~φ6mm千克6
64052玻璃管φ7~φ8mm千克5
64053玻璃棒φ3~φ4mm千克4
64054玻璃棒φ5~φ6mm千克4
64061软胶塞千克10
64062橡胶管千克3
64063乳胶管60
64071试管刷50
64072烧瓶刷30
64080结晶皿80mm2
64081表面皿60mm50
64082表面皿100mm2
64086研钵瓷,60mm50
64087研钵瓷,90mm1
64088蒸发皿瓷,60mm50
64089蒸发皿瓷,100mm3
64091反应板至少6穴50
64092井穴板9孔,0.7mL×950
64093井穴板6孔,5mL×6,附带双导气管的井穴塞50
64094塑料多用滴管4mL1000
7药  品药品自行采购
70一般无机(一)
70001铝片100
70002铝箔50
70003铝丝100
70004锌粒工业1000
70005还原铁粉试剂250
70006铁丝250
70008锡粒250
70009铅粒250
70010紫铜片250
70011铜丝100
70021试剂100
70022活性炭500
70032二氧化锰试剂250
70033三氧化二铁试剂250
70034氧化铜工业500
70041氯化钾试剂250
70042氯化钠试剂 500
70043氯化钠工业1000
70044氯化钙试剂250
70045无水氯化钙工业100
70046氯化镁试剂250
70047三氯化铁试剂250
70049氯化铵工业500
70065碘化钾试剂500
70070硫酸钾试剂250
70083硫酸铝试剂250
70086硫酸铜(蓝矾、胆矾)工业1000
70087硫酸铵工业250
70088硫酸铝钾(明矾)工业1000
70091无水硫酸铜试剂250
71一般无机(二)
71001碳酸钾试剂250
71002碳酸钠工业1000
71003碳酸氢钠工业500
71004大理石2000
71005碳酸氢铵工业500
71006碱式碳酸铜试剂500
71020硝酸银试剂25
71030乙酸铅试剂250
71042氨水试剂毫升500
71043氧化钙(生石灰)500
71044氢氧化钙(熟石灰)1000
71045碱石灰250
72一般有机、指示剂
一般有机
72001无水乙酸钠试剂250
72002柠檬酸钠试剂250
72021葡萄糖500
72022蔗糖250
72025酒精95%千克30
72027煤油毫升500
指示剂
72051石蕊指示剂10
72052酚酞指示剂10
72054品红染料10
72061pH广范围试纸1~1410
72062蓝石蕊试纸5
72063红石蕊试纸5
72091定性滤纸5
73易燃液体
低闪点易燃液体
73003汽油毫升500
73005丙酮试剂毫升250
中闪点易燃液体
高闪点易燃液体
74易燃固体、自燃物品、                  遇湿易燃物品
易燃固体
74001红(赤)磷250
74011硫粉工业100
74012镁条25
74013铝粉工业100
自燃物品
74060黄(白)磷10
遇湿易燃物品
75氧化剂
75001过氧化氢试剂,30%毫升1500
75002氯酸钾工业500
75003高锰酸钾试剂1500
75004硝酸铵试剂250
75005硝酸钾试剂1500
75006硝酸钠试剂250
76有毒品
76001草酸试剂200
77腐蚀品
酸性腐蚀品
77001硝酸试剂毫升500
77003硫酸试剂毫升1000
77004硫酸工业毫升2000
77011盐酸试剂毫升1500
77012盐酸工业毫升3000
77021甲酸试剂毫升250
77026乙酸试剂毫升250
碱性腐蚀品
77032氢氧化钠试剂500
77033氢氧化钠工业2000
8其它实验材料和工具
80实验材料
80201初中化学实验材料黄铜片、火柴、蜡烛、剪刀、焊锡、炭棒、导线、电灯泡、木板、电池、电珠、砂纸等25
81工具
81002一字螺丝刀1
81003十字螺丝刀1
81014钢丝钳1
81015手锤1
81017锉刀1
81032剪刀1
82安全防护用具
82001工作服防酸碱2
82004防护面罩1
82005防毒口罩1
82007耐酸手套1
82009洗眼器1
82010简易急救箱1
82011实验防护屏1
82012易燃品储存柜防火、防盗、防腐蚀1
82013毒害品储存柜防火、防盗、防腐蚀1
83自备材料
83201木炭、植物油、面粉、味精、食醋、洗洁精、铁钉、棉花、牛奶、鸡蛋等适量
云南中小学、高中化学实验室教学仪器配置清单,昆明学校实验室建设整体解决方案

3、标准化学实验室仪器设备表

生物教学仪器配置表
编号名称规格 型号 功能单位数量备注
02一般
02002打孔器四件4
02020仪器车1
02040生物显微镜1000倍3有条件的尽量选配双筒结构
02041生物显微镜500倍50有条件的尽量选配带光源标尺
02044双目立体显微镜40倍13
02051放大镜手持式,有效通光孔径不小于30mm,5倍50
02060望远镜双筒,7×356
02071离心沉淀器手摇式1
02075酒精喷灯坐式3
02076电炉密封式2
02080高压灭菌锅 1
02082恒温水浴锅1
02084烘干箱1
02085电冰箱>150L1
02087恒温培养箱室温~60℃,±1℃1
02119整理箱矮型,储存及分发药品用1
02120保温桶1L~2L1
03支架
03002方座支架2
03006三脚架25
03008试管架6孔25
1测量
10长度
10006软尺1500mm25
10015测微尺显微镜用,台式8
11质量
11004托盘天平200g,0.2g8
12时间
12003电子停表0.1s25
13温度
13001温度计红液,0℃~100℃60
13003温度计水银,0℃~200℃5
13023干湿球温度计-36℃~+46℃25
16其它
16015血压计汞柱式2
16016肺活量计1
2专用仪器
27生物
27001解剖器不锈钢材料,7件(大、小剪刀,大、小镊子,解剖刀,解剖针,弯头镊)2
27002解剖器不锈钢材料,4件(大剪刀,解剖刀,解剖针,弯头镊)25
27003解剖盘蜡盘  140mm×250mm25
27004骨剪130mm,不锈钢1
27006接种环25
27009徒手切片器8
3模型
33生物
330植物模型
33002根纵剖模型1
33003导管、筛管结构模型1
33004单子叶植物茎模型1
33005双子叶草本植物茎模型1
33006叶构造模型1
33007桃花模型1
331动物模型
33102蛙胚胎发育模型1
33103草履虫模型1
332人体及生理模型
33201头、颈、躯干模型850mm1
33204人体骨骼模型850mm1
33205眼球解剖模型6倍自然大13
33207心脏解剖模型3倍自然大1
33208心脏解剖模型自然大13
33209喉解剖模型1
33210肺泡模型1
33211脑解剖模型自然大1
33212耳解剖模型6倍自然大1
33213男性泌尿生殖系统模型自然大1
33214女性泌尿生殖系统模型自然大1
33219人体肌肉模型850mm全身,示浅层肌及部分深层肌1
33225膈肌运动模拟器1
333生物其他模型
33301始祖鸟化石及复原模型1
4标本
43生物
430生物浸制标本
43001鱼解剖浸制标本1
43002蛙解剖浸制标本1
43003蜥蜴解剖浸制标本1
43004鸽解剖浸制标本1
43005兔解剖浸制标本1
43006蛙发育顺序标本1
43008蛔虫标本雌、雄各一条1
43017寄生绦虫囊尾蚴猪肉浸制标本1
431生物干制标本
43101蝗虫生活史标本1
43102蜜蜂生活史标本1
43104家蚕生活史标本1
43105菜粉蝶生活史标本1
43106兔骨骼标本1
43107鱼骨骼标本1
43108蛙骨骼标本1
43109鸽骨骼标本1
43113褐藻类植物原色覆膜标本海带等四种1
43114红藻类植物原色覆膜标本紫菜等四种1
43118节肢动物标本常见六种以上1
43119昆虫标本常见六种以上1
玻片标本
432植物玻片标本
43201植物根尖纵切60
43202顶芽纵切60
43203南瓜茎纵切60
43206木本双子叶植物茎横切60
43209植物细胞有丝分裂洋葱根尖纵切60
43221迎春叶横切60
433藻类霉菌类生物玻片
43301青霉装片60
43304细菌三型涂片60
43309曲霉装片60
434动物玻片标本
43403动物细胞有丝分裂(马蛔虫受精卵切片)60
43411水螅带芽整体装片60
435组织与生理玻片标本
43501单层扁平上皮装片60
43505纤维结缔组织切片(腱纵切)60
43506疏松结缔组织装片60
43507人血涂片60
43508骨骼肌纵横切60
43509平滑肌分离装片60
43510心肌切片60
43511运动神经元装片60
43516动静脉血管横切60
43517小肠切片60
436其它玻片标本
43601字母“e”装片60
43603正常人染色体装片60
5挂图、软件及资料
53生物
530教学挂图 图片
53001生物体的结构层次1
53002生物与环境1
53003生物圈中的绿色植物1
53004生物圈中的人1
53005动物的运动和行为1
53006生物的生殖、发育和遗传1
53007生物多样性1
53008生物技术1
53009健康地生活1
53010青春期教育挂图1
53011中学生物显微图谱
6玻璃仪器
计量
60001量筒10mL30
60003量筒100mL30
60004量筒500mL30
61加热
61001试管φ12mm×70mm60
61002试管φ15mm×150mm120
61021烧杯50mL60
61022烧杯100mL60
61023烧杯250mL60
61024烧杯500mL60
61041锥形瓶100mL30
61042锥形瓶250mL60
62一般
62001酒精灯150mL30
62006干燥器160mm1
62031漏斗60mm30
62072Y形管30
62073滴管300
62074离心管10mL30
62093玻璃钟罩φ150mm×280mm2
62097玻璃弯管千克1
62098U形管30
63容器
63012广口瓶125mL120
63014广口瓶500mL120
63023细口瓶250mL10
63024细口瓶500mL10
63041滴瓶30mL150
63043滴瓶茶,30mL150
63044滴瓶茶,60mL150
64材料和配套用品
64006试管夹25
64007止水皮管夹25
64032石棉网125mm×125mm25
64042药匙25
64051玻璃管φ5mm~φ6mm千克1
64053玻璃棒φ3mm~φ4mm千克1
64061软胶塞 千克1
64062橡胶管 千克1
64084培养皿60mm120
64085培养皿100mm120
64086研钵瓷,60mm30
64095棉纱缸5
64096记数载玻片(计数板)25
7药品药品自行采购
71003碳酸氢钠试剂500
71044氢氧化钙(熟石灰)试剂500
72002柠檬酸钠试剂500
72014琼脂100
72016甘油试剂500
72022蔗糖500
72023可溶性淀粉500
72025工业酒精毫升5000
72026医用酒精毫升2500
72052酚酞试剂25
72061pH广范围试纸1~144
72084亚甲基蓝试剂25
72091定性滤纸10
75003高锰酸钾试剂500
77003硫酸试剂毫升500
77011盐酸试剂毫升2000
77026乙酸(醋酸)试剂毫升500
77028硼酸试剂毫升500
77032氢氧化钠试剂500
77052甲醛试剂毫升500
8其它实验材料和工具
80实验材料
80301生物实验材料双面刀片、消毒棉签、牙签、纱布、脱脂棉、镜头纸、吸水纸、凡士林、透明胶带、干酵母粉、彩色玻璃纸、坐标纸、碘酒、洋红等适量50根据需要及时补充
80302载玻片10
80303盖玻片50
80304标记笔25
80305生理盐水毫升500
81工具
81001测电笔1
81002一字螺丝刀1
81003十字螺丝刀1
81012钢手锯1
81013剥线钳1
81014钢丝钳1
81015手锤1
81020活扳手1
81030砂轮片断玻璃管用5
81111昆虫网(捕虫网)6
81112枝剪6
81113水网6
81117橡皮锤膝跳反射用6
82安全防护用具
82001工作服2
82008乳胶手套5
82014急救包1
云南中小学、高中生物实验室教学仪器配置清单,昆明学校实验室建设整体解决方案

发表评论

您的电子邮箱地址不会被公开。
